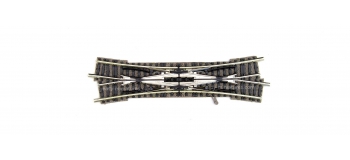

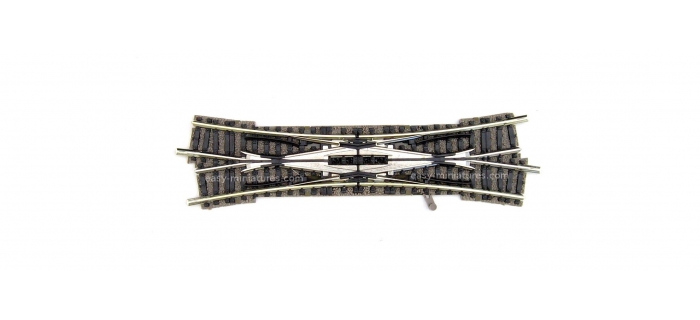

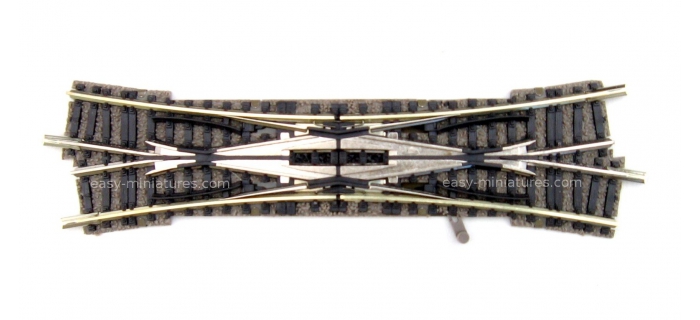

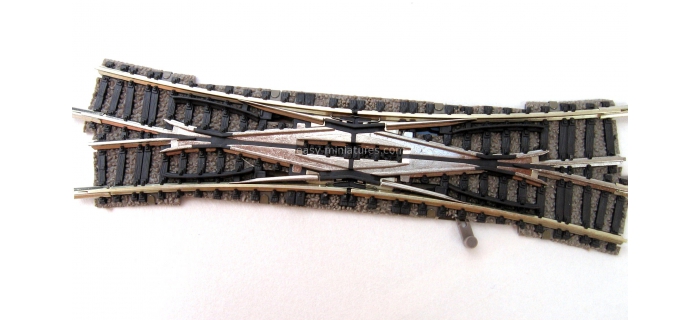

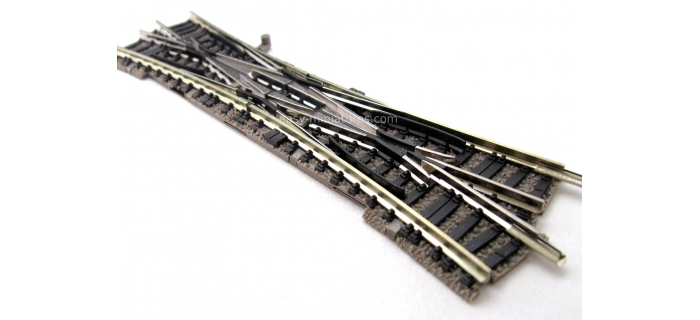

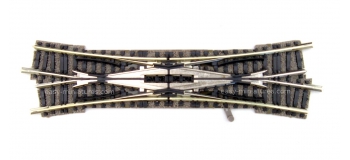

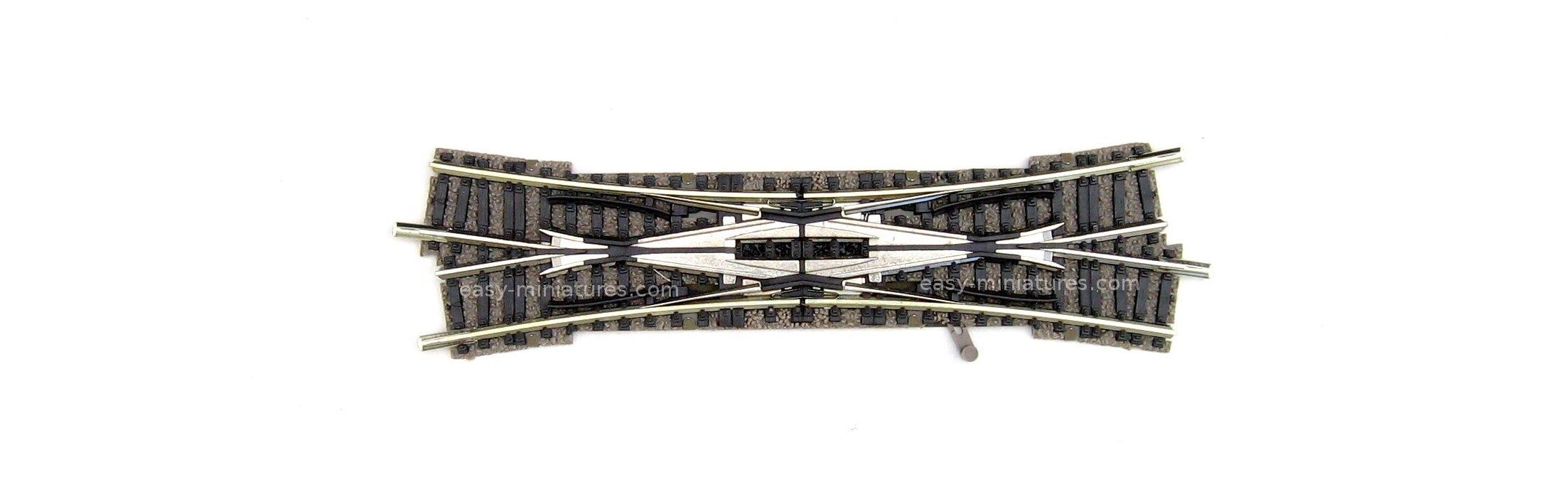

Double traversée jonction, commande manuelle, 15°, 111 mm

Marque :

Fleischmann

Ref :

FL9185

Echelle : N
49.37 €
49.37 €
X
1
Ajouter au panier
Expédié sous 10 jours
Description


Double traversée-jonction à droite, 15°, longueur 111 mm, à commande manuelle

Une double traversée de jonction permet, grâce à une commande, de varier le trafic entre deux configurations de trajet : croisement ou bifurcation.

La géométrie de ces traversées de jonction correspond à celle des croisements à 15° FL9163 (les 2 rails qui se croisent ont une longueur différente. Le rail le plus court mesure 111 mm (équivalent à la longueur d'un rail de base FL9101) et correspond à la section horizontale de la voie à traverser. L'autre rail mesure 115 mm et correspond à la voie de croisement. En utillsant un rail FL9136 qui donc lui sert de contre-courbe, vous obtiendrez des rails équidistants de 33.6 mm)

Les 2 branches qui se croisent sont distinctes électriquement l'une de l'autre. Une des voies peut donc être alimentée par un transfo tandi que l'autre dépend d'un second transfo. Le sectionnement du courant se fait dans le croisement même.

Ce produit peut être équipé ultérieurement d'une commande électrique, celle-ci pouvant être montée aussi bien en surface (c'est à dire sur le plateau du réseau) qu'en encastrement sous le plateau.
